Höchste Flexibilität für Verpackungsanlagen

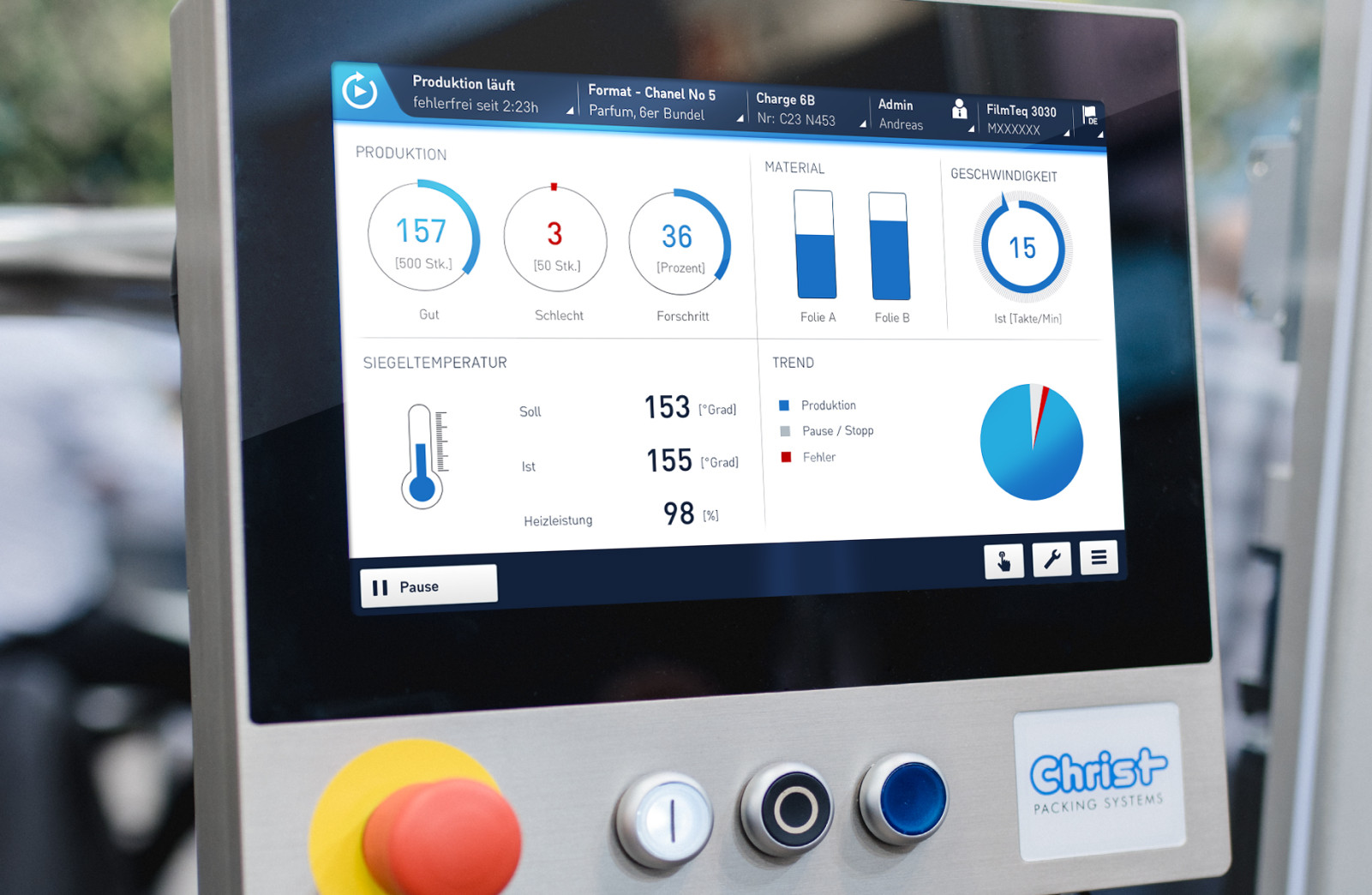

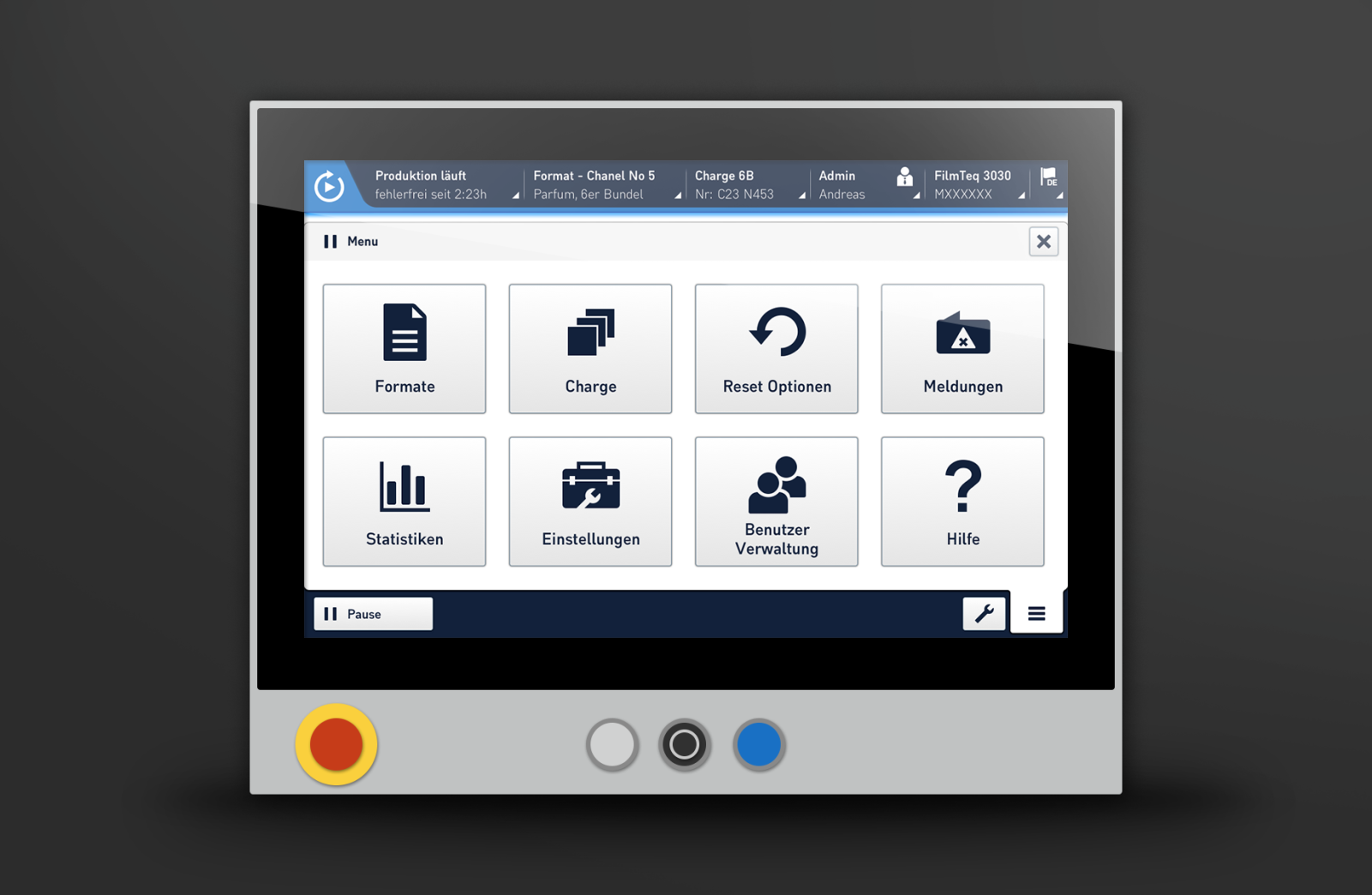

Die vielfältigen Verpackungssysteme vom Kartonierer bis zur Folienverpackung und Palettierung der Firma Christ können nicht zuletzt Dank eines hohen Maßes an Modularität flexibel an unterschiedliche Anforderungen angepasst werden. Natürlich galt es, diese Modularität auch in das HMI einfließen zu lassen. Das Herzstück des neuen HMIs bilden die modularen interaktiven Maschinenbilder, welche baugruppenorientiert einen Schnellzugriff auf einzelne Stationen einer Maschine ermöglichen und zudem die Projektierung der einzelnen modularen Maschinen enorm vereinfachen.

Veröffentlichung: Juli 2017

Kunde: Christ Packing Systems

Branche: Verpackungstechnik

Disziplin: UX Design

Ansichtswechsel

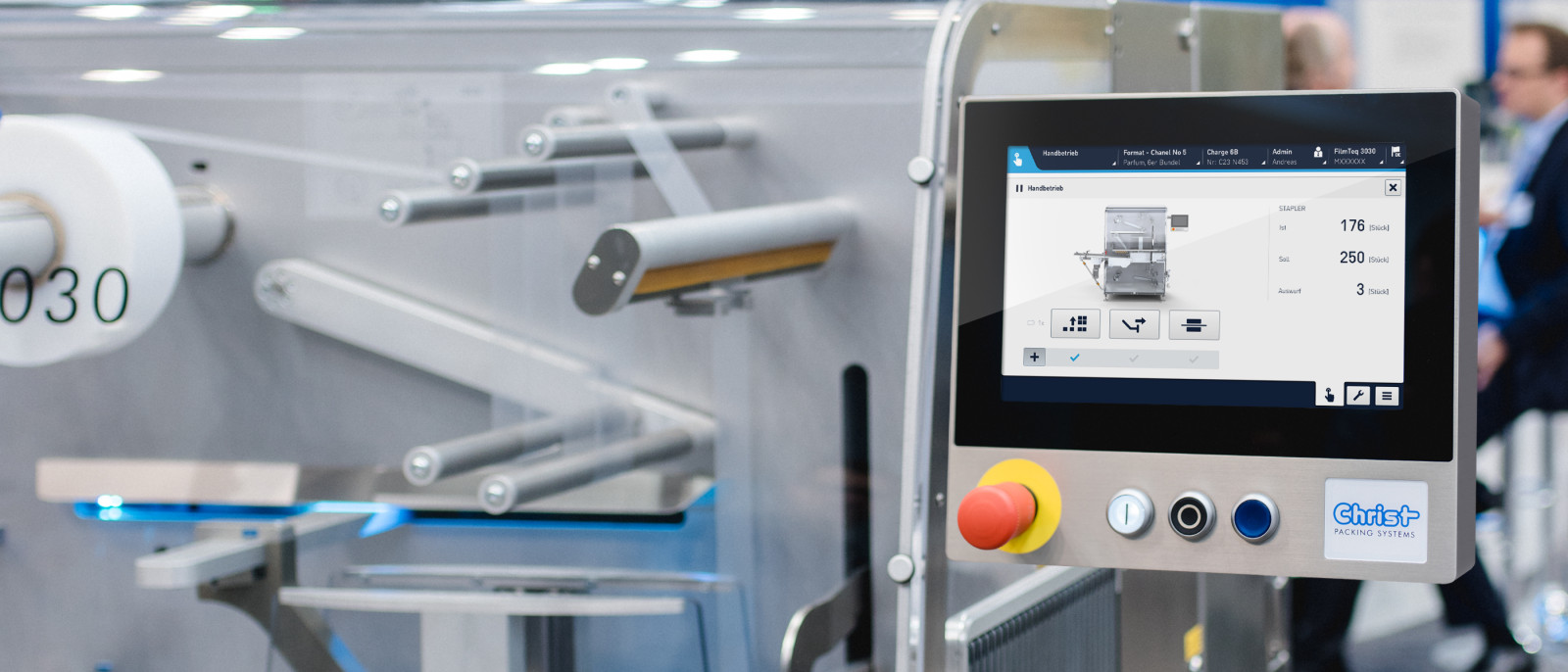

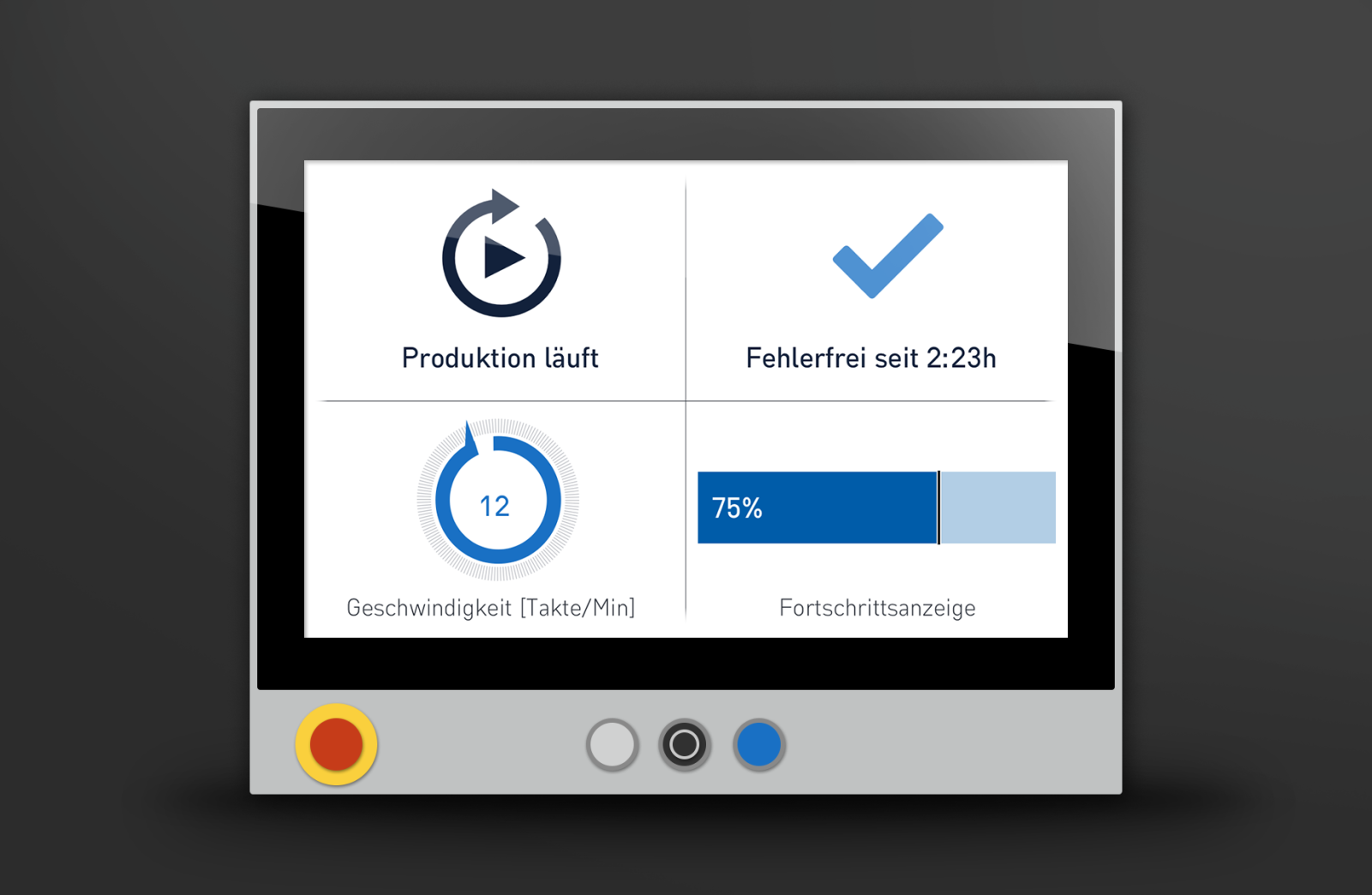

3D-Darstellungen (CAD-Daten) visualisieren realitätsgetreu und anschaulich Bauteile der jeweiligen Maschine, zum Beispiel bei Fehlermeldungen oder beim Einrichten einer Maschine. Eine Distance-View ermöglicht es dem Anwender, die wichtigsten Betriebsdaten auch aus der Entfernung heraus schnell und eindeutig zu erfassen.

Projektarbeit

Zunächst haben wir exemplarisch am Beispiel der Verpackungsmaschine FilmTeq 3030 das Bedien- und Navigationskonzept sowie das visuelle Design überarbeitet. Die neue Oberfläche fügt sich harmonisch in das Corporate Design und das Design des Bedienpanels ein. Es entsteht ein stimmiger, klar erfassbarer und strukturierter Gesamteindruck. Konzept und Design haben wir so ausgelegt, dass sie problemlos auf alle Verpackungsmaschinen der Firma Christ übertragbar sind.
